愚工智能生产的流体碟式分离机FPRO系列,是一款革命性换代科技产品,采用离心原理净化污染油液中的各种固态、液体、气态(例如:油液中的水、杂质等)等污染物,实现快速分离,在国内同行业产品中处于领先水平。愚工智能流体碟式分离机是在原有分离机基础上加以改进,将净化速度和除气效果提升到领域内前所未有的程度。
我公司的产品在离线状态下已能使用油品净化至美国 NAS1638 三级航空用油标准,并在多次过滤、净化后的含水量可达100PPM,净化后的含气量等目前居于国内前列,并在滤芯、电费等方面每年可节约几十万到几百万的费用。
流体碟式分离机(净油机)FPRO系列主要有FPRO-30P、FPRO-40P、FPRO-40G三种型号。
工作原理
流体碟式分离机是采用离心式工作原理,利用不同物质密度不同的特性,通过碟式分离将大于油液密度的固体颗粒以及水分和空气从油液中分离。具体工作过程如下:油液从客户油箱进入流体碟式分离机进油管后,在负压作用下沿着密封骨架往离心筒上方走,待其充满整个筒腔后,离心筒开始工作。油液在离心力作用下,通过高速旋转,使密度大颗粒物被分离出来后,沿着筒壁流到纳污盒;同时,刚刚被初步净化了的油液在压力作用下又被挤进碟片,在碟片的层层过滤下,获得二次净化,最终排出油管,并通过压力被打回客户油箱,而水的部分会通过离心力甩到除水罩上,从而实现在线运行排水。至此,完成一个过滤循环。
分离筒切面图
系统组成
用途
l FPRO-30P型号设备适用于钢铁冶金、电力、船舶及航运、有色金属、化工、造船等各类用液压油净化,液压件清洗,汽轮机、水轮机、液压油箱清洗等大型工业、制造业应用。
l FPRO-40P和FPRO-40G型号设备适用于钢铁冶金、电力、船舶及航运、有色金属、化工、造船等各类用液压油净化,液压件清洗,液压油箱清汽、轮机、水轮机使用的汽轮机油净化,及风电液压系统制造洗等大型工业、制造业应用。
技术特点
流体碟式分离机是一款为保证液压系统正常运行提供的一种优质净化设备,它主要应用离心的工作原理是将污染颗粒、水分和空气快速地从系统的油液中净化出去。流体碟式分离机是对粘度较大,含水量较高的油液净化具有较强的针对性,是用于液压的传动系统,伺服系统,各种设备的润滑系统油液净化的理想设备。流体碟式分离机的输出流量为不低于36L/min,净化效果如果按循环净化模式进行时,净化后的油液污染度可达到NAS1638 3-8级,充分地满足了高精度的系统工作要求。
保护系统
l 泄压保护:当设备运行中意外出现油压失常、漏油等超出压力设定值时,此保护系统将自动切断电源,设备停止运行。
l 振动保护:当设备运行过程中,出现异常震动、抖动、共振、分贝超值时,此保护系统将自动切断电源,设备停止运行。
l 软启动保护:当设备启动时,为了避免瞬间高速而导致的异常将启动此保护功能。
运行状态监控系统
l 控制面板带压力数显表时刻监控设备运行压力状态;
l 控制面板带有电源、振动保护、离心筒电机、增压泵、回油指示、真空泵、相序保护等运行状态指示信息。
技术参数
选型对比表

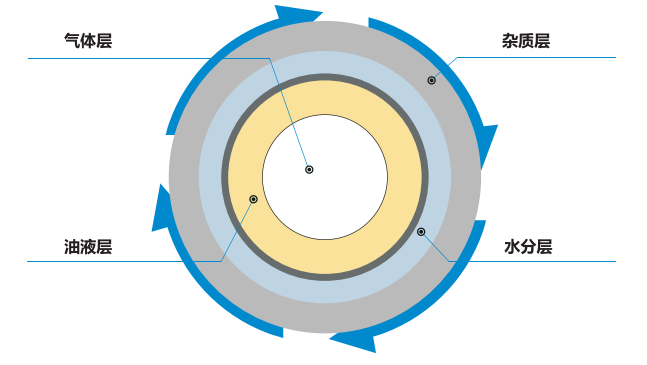

污染物密度
通过气、油、水杂志密度不同进行分离
技术优势概述
l 支持在线/离线净化模式,无需耗材,无需真空加热,颠覆传统行业,革命性高科技产品。
l 移动方便操作简单,可在线离线使用。
l 排除杂质方式采用碟式分离筒8000-10000转分离排除NAS等级可达3-8级。
l 排除液体方式采用碟式分离机可高速自动连续排水,并排除大量的游离水,剩余微量水在离心区内,受到液体摩擦热的作用,迅速汽化,被增压泵排除机外。
l 相比真空式净油机与传统离心净油机,流体碟式分离机系列纳污量较大,纳污盒量可达3.0kg。
l 维护成本低,净化污染物3.0kg,清理离心筒一次的费用不足10元,每次清理约5-10分钟。
l 为用户节约成本,提高经济效益,油液净化无需加热,不会改变油液的油脂,在理化性能不变的情况下,可以提高油液的试用寿命,三年更换一次油液,可节约油液费用132万元。
l 固体杂质清理后设备运行保持良好,泵、马达寿命提高4-10倍,液力传动元件寿命提高10倍,阀的寿命提高5-300倍,滚子轴承疲劳寿命延长50倍,径向轴承疲劳寿命延长10倍,油液延长寿命>2-3倍。
l 具有极高的安全性,配有多功能保护,如相序保护、泄压保护、振动保护等保护系统,无加热装置,没有火灾隐患,无滤网破裂造成的集中污染。
l 清除污染物,环保清洁无污染。
设备现场使用净油效果对比
