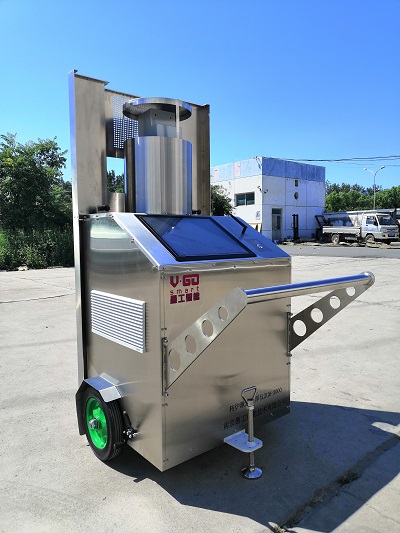

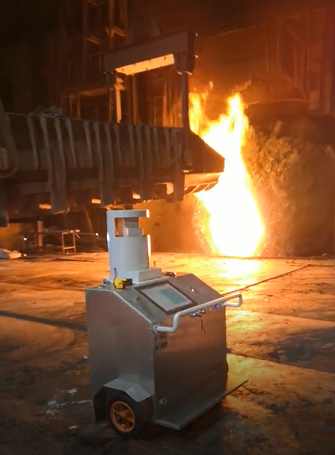

转炉炉衬激光测厚仪ZLM-3000U

产品简介

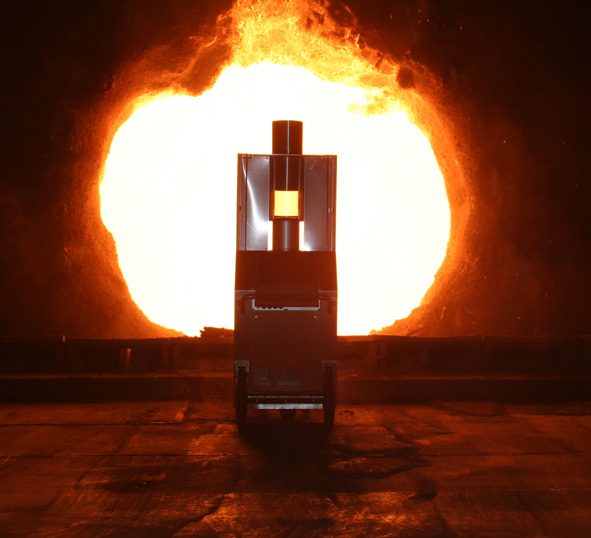

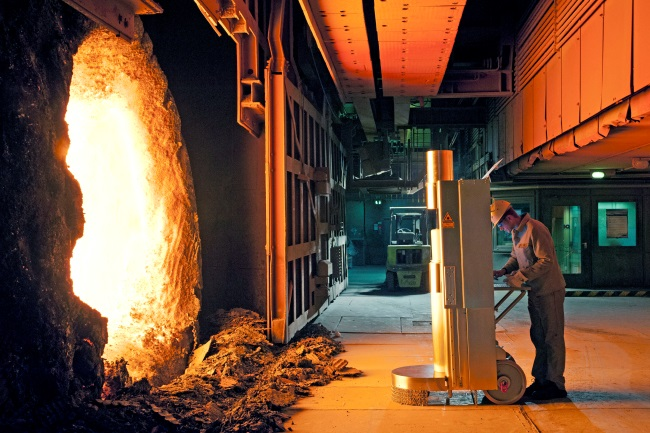

ZLM-3000U是南京愚工智能技术有限公司自主研发生产的第三代转炉（钢包）激光炉衬厚度测量系统，其核心优势在于搭载工业级三维激光扫描仪与先进的定位技术，可对转炉或钢包内壁实施精准测量。通过直接扫描设备固定特征点实现定位，无需额外布置标靶（与国外先进测厚仪技术一致），省去标靶安装维护等烦琐环节，能大幅压缩定位的时间、扫描时长，提高定位精度，并实现无需停炉即可完成内壁3D模型的构建。设备整体采用全金属封闭外壳设计，关键的三维扫描仪表面涂覆防热辐射涂层并配备耐热玻璃，可适应高温、高粉尘等极端环境。系统通过前后模型对比分析，能精准计算内壁耐火层的整体厚度、侵蚀程度及磨损分布情况，为生产工艺优化提供有效且可靠的指导依据。

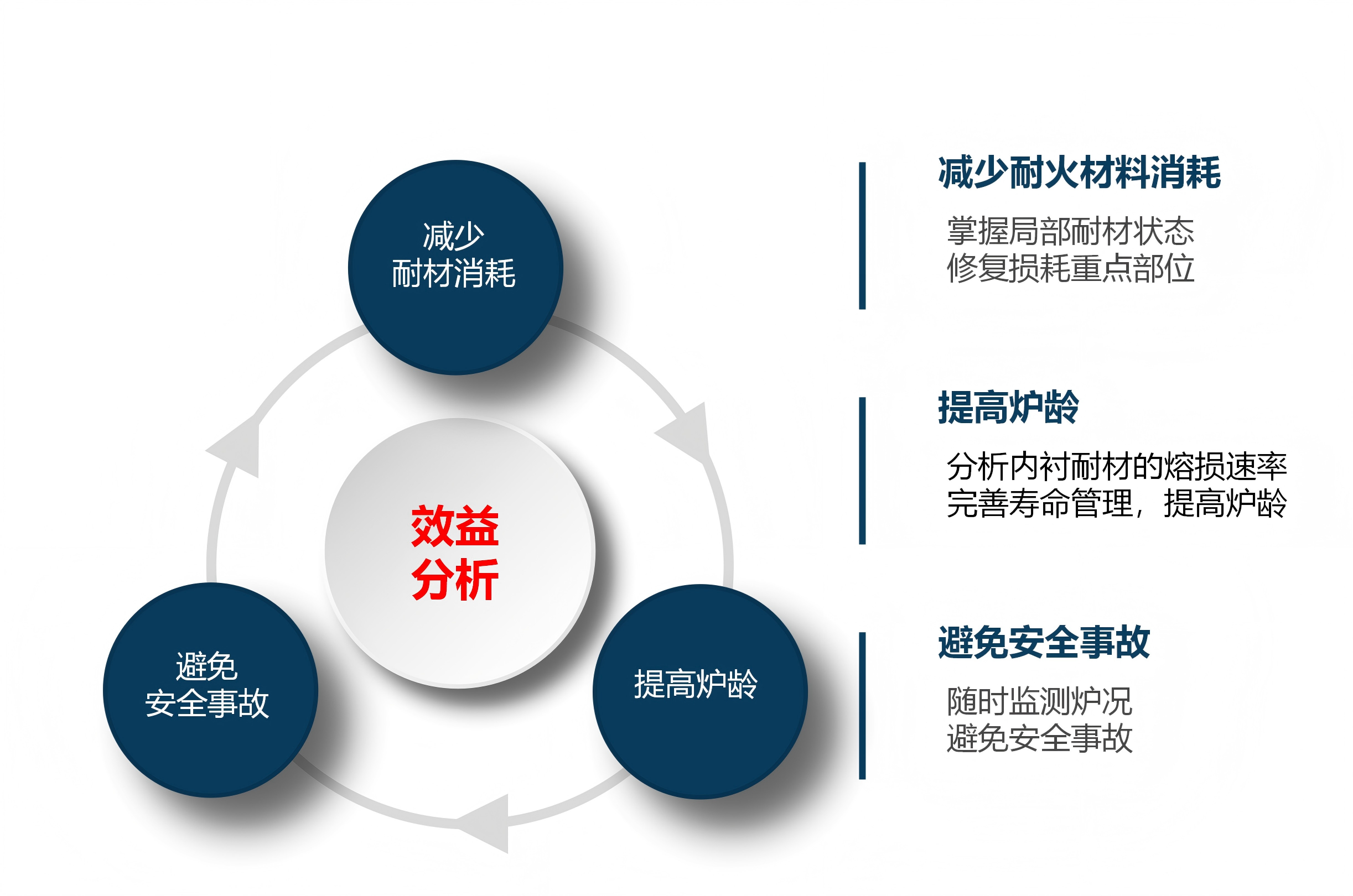

测厚仪效益分析

效率提升：单次测量时间≤5分钟，较传统标靶定位技术节省60%测量时间，适配转炉生产间隙（如出钢后10分钟窗口）

成本降低：通过精准磨损分析，减少耐火材料过度消耗，某钢铁企业应用后年节省耗材成本约80万元

安全价值：远程无线操作减少人员在高温区域停留时间至≤2分钟/次，降低热辐射伤害风险

测量原理

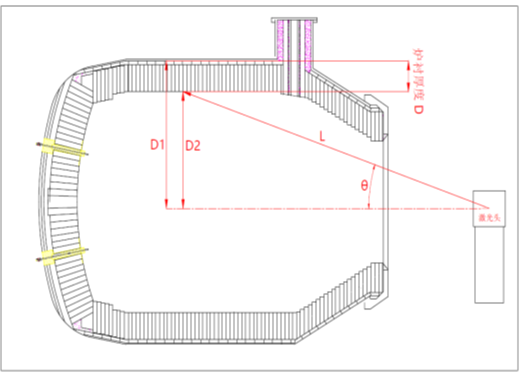

基于激光测距原理，系统通过测量软件操控三维激光扫描仪发射激光束，激光束投射到转炉内的被测点后反射，被测量装置捕获并获取空间极坐标数据（包括距离、水平角、垂直角）。内置处理单元对接收到的激光信号进行解析处理，结合激光飞行时间与水平/垂直扫描角度，在空间坐标系中实时解算出各点三维坐标；依托每秒数十万点的高密度采样能力，由数十万个密集坐标点精准构建出被测面的三维模型。随后通过测量数学模型，计算转炉内衬壁厚，对所得厚度值进行分析后，经可视化处理以极其直观的方式呈现。

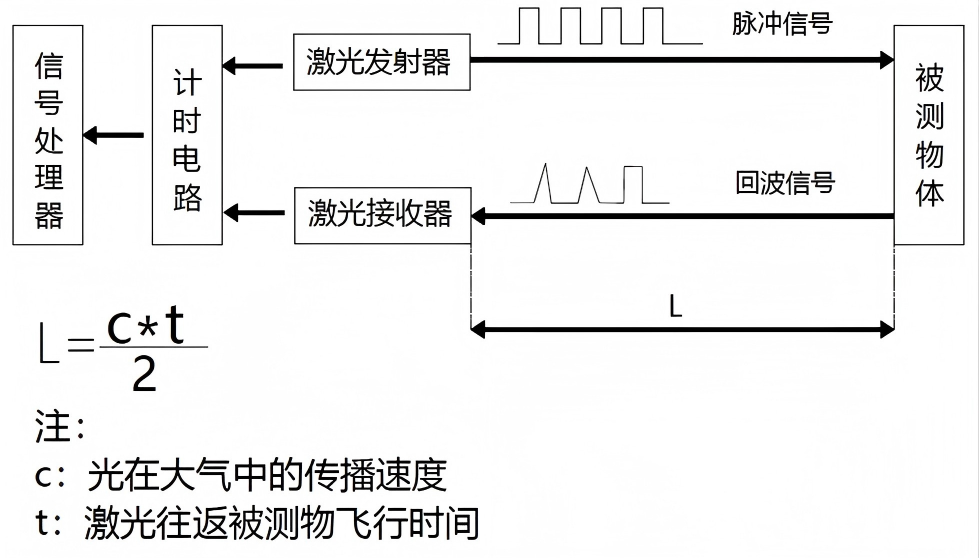

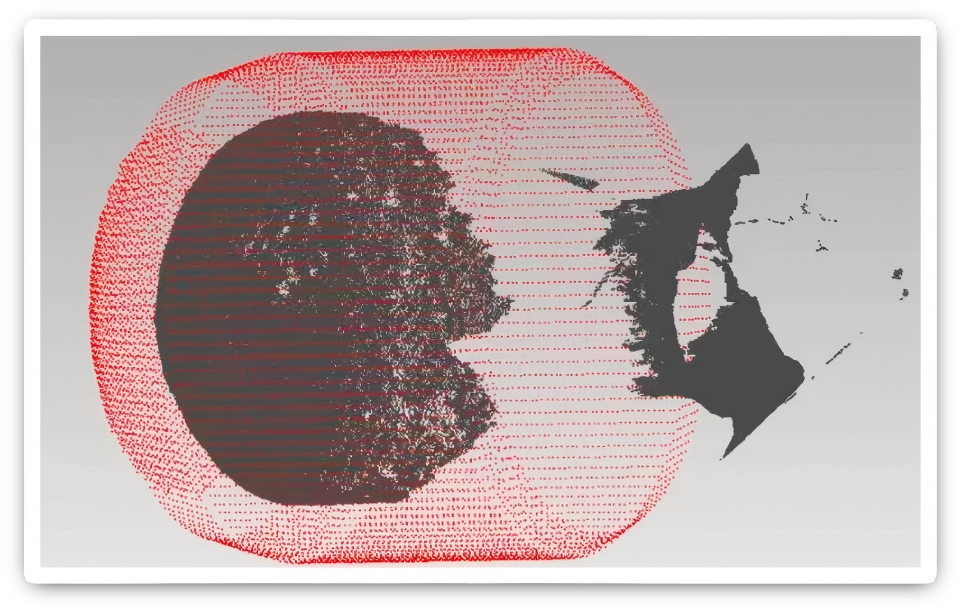

 激光测距（TOF）                                  炉衬点云与壳体模型

技术优势概述

n 采用工业级三维激光扫描仪，具备全金属封闭外壳、防热辐射涂层及玻璃，可满足高温、高粉尘极端环境下的应用。

n 采用世界领先的定位技术，即炉体特征定位方式，全过程仅需扫描一次“标靶”即可定位目标，减少测量时间。

n 大大减少了安装维护工作量，无需多次定位靶标，免去标靶的安装和日常维护工作环节。

n 采用领先的建模方式和算法，在生产的间隙即可扫描获得建模所需的数据，无需额外的停炉时间，大大节省了建模时间。

n 支持远程无线操作测厚仪，可在远离转炉的位置无线操作测厚仪，减少人员所受热辐射，缩短人员在转炉危险区域停留的时间。

n 软件100%自主可控，深度适配客户工艺需求，支持灵活扩展定制功能，迭代升级全程保障。

领先的定位技术

使用托圈进行定位

无需标靶，直接扫描转炉托圈确定测厚仪的位置。

与国外先进定位技术一致，无需安装标靶、维护标靶，也无需停炉对标靶进行建模。

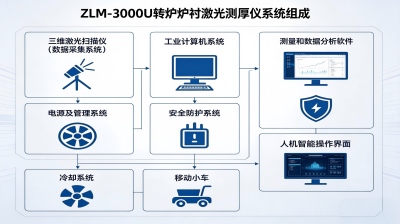

系统组成

三维激光扫描仪（数据采集系统）、工业计算机系统、电源及管理系统、冷却系统、测量和数据分析软件、安全防护系统、人机智能操作界面、移动小车。
